Collegamento NMEA dal bus yamaha
raysugar (autore)
- 1/17
Buonasera a tutti, vorrei connettere all eco Lowrance lo Yamaha F225b. In console ho il bus yamaha come in foto dal quale partono i cavi che alimentano i due strumenti yamaha.
Ho Uno slot device libero che vorrei connettere alla rete nmea che sto preparando. Di che cavo ho bisogno? È possibile farlo?
Grazie
Ho Uno slot device libero che vorrei connettere alla rete nmea che sto preparando. Di che cavo ho bisogno? È possibile farlo?
Grazie
mignon
- 2/17
Se lo strumento ha la porta J1939 basta prendere il cavetto yamaha e collegare sul hub.
Se no devi crearti la rete nmea.
Se no devi crearti la rete nmea.
Jeanneau leader 805 volvo 5.7 gxi piede duopro
cix977
- 3/17
Seguo con interesse, anche io vorrei connettere il mio Simard, tuttavia, non ho capito come fare; anche in Yamaha non hanno le idee ben chiare.
Prima di procedere con l’acquisto di questo o di quel cavo che, tra l’altro, come buona tradizione in Yamaha, costerà uno sproposito é bene informarsi a dovere.
Prima di procedere con l’acquisto di questo o di quel cavo che, tra l’altro, come buona tradizione in Yamaha, costerà uno sproposito é bene informarsi a dovere.
Vega con mercury 25 hp;
Saver 540 TC con Mariner 60 cv;
Blu line 640 con Evinrude 225 D.I.;
Ranieri Voyager 24 con Suzuki DF 250;
Tecno Noisy 66 con Yamaha 200.
Saver 540 TC con Mariner 60 cv;
Blu line 640 con Evinrude 225 D.I.;
Ranieri Voyager 24 con Suzuki DF 250;
Tecno Noisy 66 con Yamaha 200.
raysugar (autore)
- 4/17
Lo strumento ha la porta ethernet e la porta nmea. Quindi devo prendere un cavo che dal bus Yamaha vada a connettersi attraverso una T alla rete NMEA. Conoscete il cavo da usare?
raysugar (autore)
- 5/17
È questo il cavo ?
https://www.lowrance.com/it-it/lowrance/type/accessori/accessori-per-sensori-e-reti/yamaha-engine-interface-cbl---rd/?_gl=1*xo4dlt*_up*MQ..*_ga*NzcxMTA1OTIzLjE3MTMzMzkwMDY.*_ga_N41JFZ8276*MTcxMzMzOTAwNi4xLjEuMTcxMzMzOTAzMi4wLjAuMA..
dal noto sito cinese ali, è proposto ad un prezzo davvero interessante. Qualcuno ha già fatto questo tipo di collegamento direttamente dal bus yamaha ?

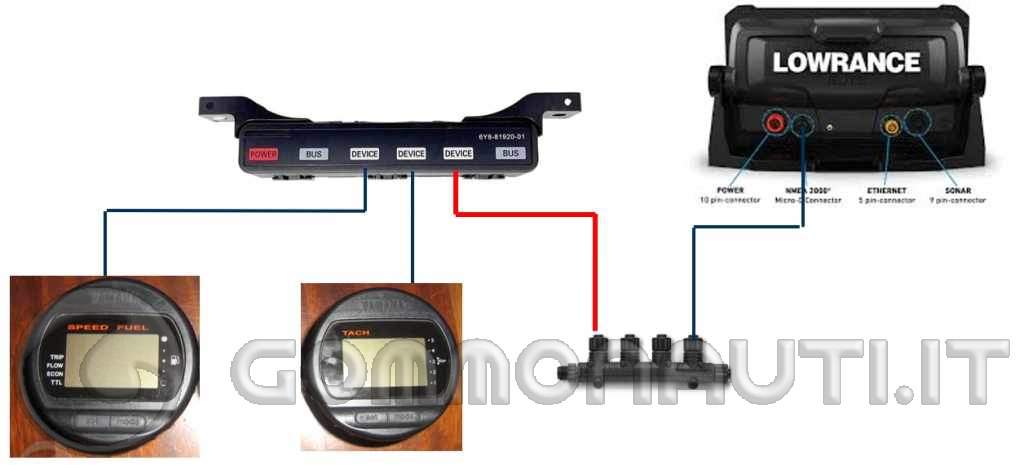

Per essere chiari ho fatto uno schemino qui sotto
La mia situazione attuale è quella in cui i due strumenti digitali yamaha sono connessi al bus yamaha. Io aggiungerò alla porta libera il cavo rosso (quello che ho messo nel link) collegandolo alla rete nmea ed in seguito connetto il lowrance sempre dalla rete nmea.
https://www.lowrance.com/it-it/lowrance/type/accessori/accessori-per-sensori-e-reti/yamaha-engine-interface-cbl---rd/?_gl=1*xo4dlt*_up*MQ..*_ga*NzcxMTA1OTIzLjE3MTMzMzkwMDY.*_ga_N41JFZ8276*MTcxMzMzOTAwNi4xLjEuMTcxMzMzOTAzMi4wLjAuMA..
dal noto sito cinese ali, è proposto ad un prezzo davvero interessante. Qualcuno ha già fatto questo tipo di collegamento direttamente dal bus yamaha ?
Per essere chiari ho fatto uno schemino qui sotto
La mia situazione attuale è quella in cui i due strumenti digitali yamaha sono connessi al bus yamaha. Io aggiungerò alla porta libera il cavo rosso (quello che ho messo nel link) collegandolo alla rete nmea ed in seguito connetto il lowrance sempre dalla rete nmea.
mignon
- 6/17
Quel cavo del link serve a collegare il motore direttamente alla rete mnea.
Non va collegato al HUB.
Per il cavo che va dal HUB alla rete,è un altro.
Non va collegato al HUB.
Per il cavo che va dal HUB alla rete,è un altro.
Jeanneau leader 805 volvo 5.7 gxi piede duopro
mignon
- 7/17

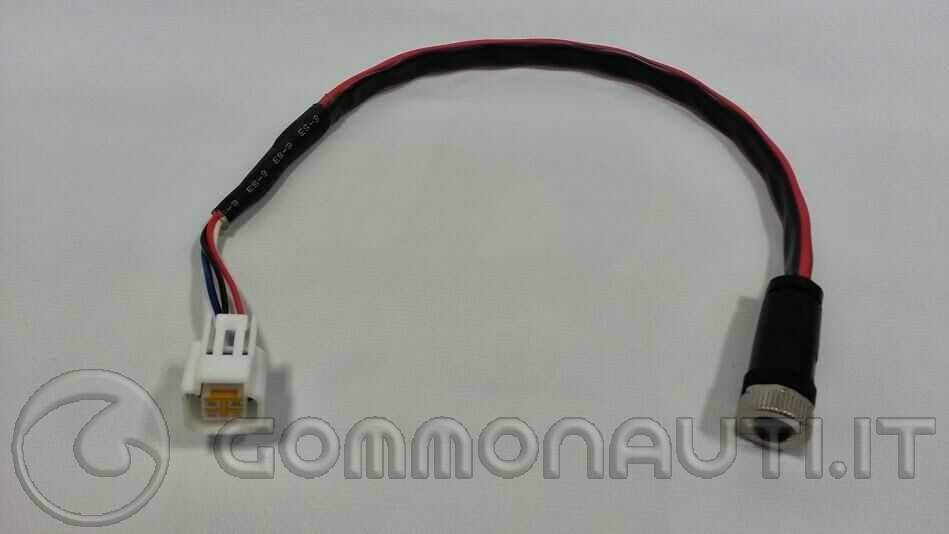

Il cavo è questo
Jeanneau leader 805 volvo 5.7 gxi piede duopro
raysugar (autore)
- 8/17
ok potresti darmi un riferimento su internet in modo tale che possa capire quale comprare? Oppure si può costruire collegando i fili dei 4 pin ad uno spezzone di cavo di rete NMEA ?
questo è quello della cina https://it.aliexpress.com/item/1005005861922660.html?spm=a2g0o.productlist.main.17.1223zdACzdACny&algo_pvid=7a63bbdf-7258-443f-ba37-b60ff575ba08&algo_exp_id=7a63bbdf-7258-443f-ba37-b60ff575ba08-8&pdp_npi=4%40dis%21EUR%2144.97%2144.97%21%21%2146.69%2146.69%21%40210385db17133484260048844ee6cd%2112000034612163162%21sea%21IT%211646949294%21&curPageLogUid=NIkFZ6Rv5f25&utparam-url=scene%3Asearch%7Cquery_from%3A
Potrebbe andare bene ?
questo è quello della cina https://it.aliexpress.com/item/1005005861922660.html?spm=a2g0o.productlist.main.17.1223zdACzdACny&algo_pvid=7a63bbdf-7258-443f-ba37-b60ff575ba08&algo_exp_id=7a63bbdf-7258-443f-ba37-b60ff575ba08-8&pdp_npi=4%40dis%21EUR%2144.97%2144.97%21%21%2146.69%2146.69%21%40210385db17133484260048844ee6cd%2112000034612163162%21sea%21IT%211646949294%21&curPageLogUid=NIkFZ6Rv5f25&utparam-url=scene%3Asearch%7Cquery_from%3A
Potrebbe andare bene ?
mignon
- 9/17
L'interfaccia non ti serve se usi solo il cavetto.
Io l'ho fatto .
Ho acquistato il cavetto bus yamaha e il cavetto nmea.
gli ho tagliati e stagnati secondo lo schema.
Da una parte collegato al HUB dal altra sulla rete NMEA.
Devo trovare lo schema
Io l'ho fatto .
Ho acquistato il cavetto bus yamaha e il cavetto nmea.
gli ho tagliati e stagnati secondo lo schema.
Da una parte collegato al HUB dal altra sulla rete NMEA.
Devo trovare lo schema
Jeanneau leader 805 volvo 5.7 gxi piede duopro
raysugar (autore)
- 10/17
Ok grazie per la precisazione. Aspetto il tuo schema allora. Quale è la differenza tra il cavo su AliExpress e quello che hai fatto tu manualmente?
