Circuito elettrico per affondatore autocostruito.

Ciao a tutti , prendendo spunto da un tutorial qui su gommonauti mi sono costruito un affondatore elettrico con un motorino di un e-scooter a 12V.
adesso ho il problema di creare il circuito per invertire la rotazione del motore.
Ho cercato su internet ma niente da fare! Il circuito deve avere tre pulsanti "AVANTI , STOP e INDIETRO" rimango in attesa di un vostro aiuto.

ciao..

cosa intendi??

non ho ben capito la domanda , per avere un inversione del senso di marcia devi avere i tre pulsanti , oppure farti un circuito elettronico che controlli le uscite , ma lo vedo costoso e pressochè inutile...

non volevi i tre pulsanti??

ciao ma il motorino ha tre fili in uscita? uno comune detto massa o negativo e altri due che a secondo di dove porti il positivo fanno ruotare il motore in un senso o nell'altro?

altrimenti dubito che possa andare in tutti e due i sensi...

ah cos'è un affondatore ? scusa ma sono novello

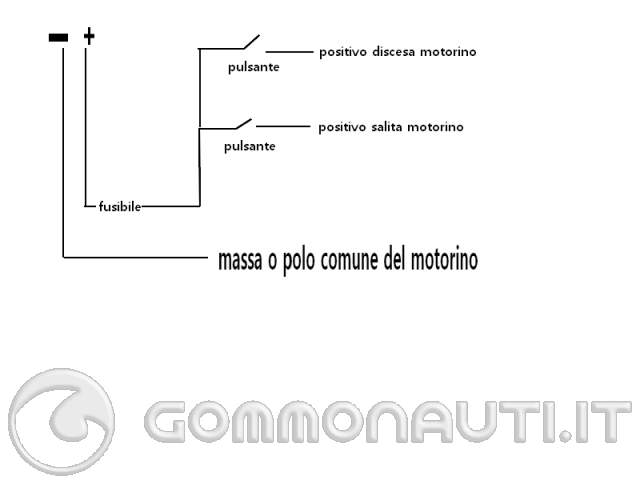

ti ho fatto questo schema sperando che sia quello che cerchi

il tasto stop in teoria non serve in quanto quando molli il pulsante di salita o discesa si ferma
come pulsante potresti usare anche quello dei vetri elettrici di una qualsiasi automobile fermo restando che il motorino non consumi un occhio altrimenti deve aggiungere anche due rele di potenza

in pratica il mio schema non agirebbe piu direttamente sui motorini ma su due rele un per salita e l'altro per discesa che una volta attivati fanno passare la corrente prelevata direttamente dalla fonte (sempre protetta da un fusibile naturalmente)

Magari non ti serve a niente ma spero di esserti stato d'aiuto
ciao

djmamo ha scritto:

ciao ma il motorino ha tre fili in uscita? uno comune detto massa o negativo e altri due che a secondo di dove porti il positivo fanno ruotare il motore in un senso o nell'altro?

altrimenti dubito che possa andare in tutti e due i sensi...

ah cos'è un affondatore ? scusa ma sono novello

non conosco il motorino in questione , ma i motorini 12V cc invertendo la polarità girano in senso contrario...

io l'ho fatto su un paio di applicazioni e funzionano bene , probabilmente accorcerò la vita del motorino ma non credo che la cosa sia immediata , quindi garantisce un certo tempo di uso senza problemi...

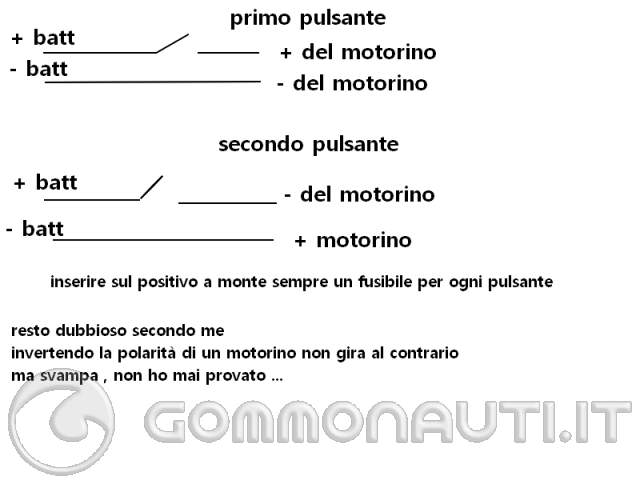

ops... non ti voglio contraddire anzi andrò a vedere ma mi sembra strano che un motorino a invertire la polarità funzioni al contrario prendo per esempio il mio salpa ancora a 3 fili salita discesa e comune

ma se fosse come dici tu allora il mio schema non va bene mi hai incuriosito....devo vedere se ho in casa un motorino

se il motorino ha il doppio avvolgimento è corretto il tuo schema , altrimenti ( per la mia esperienza ) è valido il mio ....
che è anche più economico...

però a questo punto basta che quando usi il pulsante salita porti il + al + del motorino mentre

quando usi quello discesa porti il - al + del motorino e il + al - del motorino

ma devi usare due pulsanti distinti e non sbagliare mai a premerli contemporaneamente o svampa tutto almeno credo

be spero di essere stato d'aiuto ciao ciao a tutti

il principio è giusto ma il motorino va controllato con due relè a due contatti in modo di invertire la polarità in maniera assoluta , senza cioè la possibilità di mandare in corto ,io avevo messo anche dei diodi per essere certo che il tutto non andasse al contrario .
praticamente ecciti il relè col pulsante , senza autoalimento , cioè che quando lasci il pulsante il motore si ferma . se premi l'altro il motore va inverso.

il tutto se il motorino è compatibile con l'inversione di tensione , io ho usato sia quelli dell'elettroventola di un automobile , quelli dei tergicristalli e quelli degli alzacristalli... tutti funzionano con lo stesso sistema , in più ho provato anche con dei motorini da 0,5Ah comprati ad una fiera dell'elettronica e vanno bene
